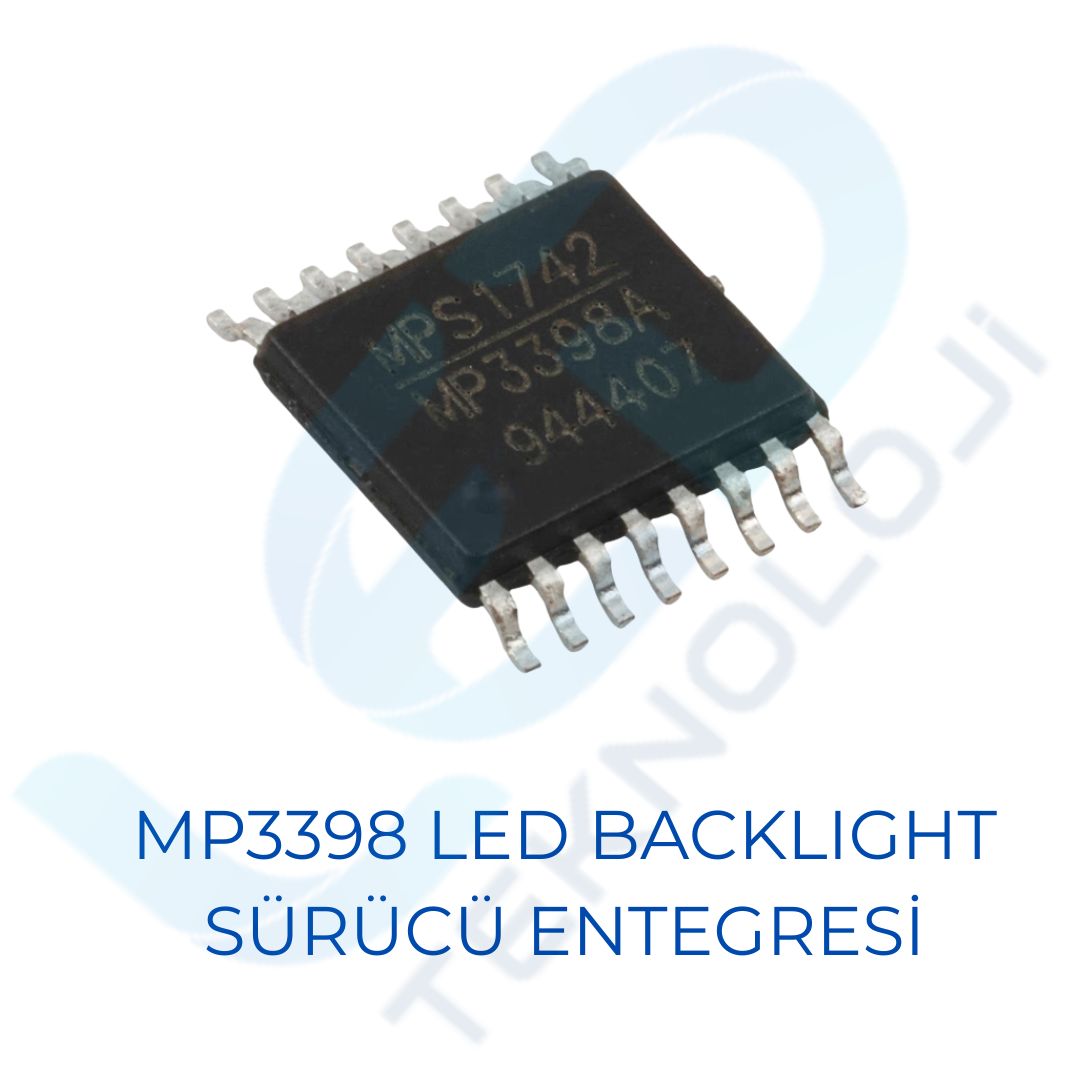

MP3398 (MPS) WLED Backlight Driver IC - Vestel Seg Regal TV Entegresi

MP3398 LED Backlight Sürücü Entegresi (Vestel/Seg/Regal Uyumlu)

MP3398, Monolithic Power Systems (MPS) üretimi step-up (yükseltici) tip 4 kanallı WLED backlight sürücü kontrolcü entegresidir. Vestel, Seg ve Regal gibi markaların LED TV anakartlarında arka ışık (backlight) besleme devresinde sıkça kullanılır ve backlight açılmama, görüntü kararması gibi arızalarda değişim parçası olarak tercih edilir.

Teknik Özellikler

• Model: MP3398 (MP3398A / MP3398D / MP3398E / MP3398H varyantları)
• Üretici: Monolithic Power Systems (MPS)
• Yapı: Step-up (yükseltici) 4 kanallı WLED sürücü kontrolcü
• Kanal Başına Akım: 350mA - 400mA (varyanta göre)
• Giriş Voltaj Aralığı: 4,5V - 33V
• Kanal Akım Eşleşme Hassasiyeti: %1,5 - %2,5
• Anahtarlama Frekansı: Harici dirençle programlanabilir (yaklaşık 150-620kHz)
• Dimming Modları: Direkt PWM dimming, Analog dimming
• Koruma Özellikleri: Aşırı akım (OCP), aşırı ısı (OTP), düşük voltaj kilidi (UVLO), ayarlanabilir aşırı voltaj koruması (OVP), LED açık/kısa devre koruması, indüktör/diyot kısa devre koruması
• Paket Tipi: SOIC-16 (bazı varyantlarda TSSOP16-EP, SOIC-20)

Kullanım Alanları

• Vestel, Seg, Regal LED TV anakartlarının backlight sürücü devreleri
• LCD/LED TV panellerinde arka ışık besleme arızalarının onarımı
• Masaüstü LCD panel ve all-in-one PC backlight uygulamaları

Not: MP3398 ailesinde A/D/E/H gibi farklı varyantlar mevcuttur; paket tipi ve bazı elektriksel parametreler varyanta göre küçük farklılıklar gösterebilir. Sattığınız stoktaki tam kod (ör. MP3398EGP, MP3398BGF) ürün etiketinde/IC üzerinde belirtiliyorsa açıklamaya eklemeniz doğruluğu artırır.
