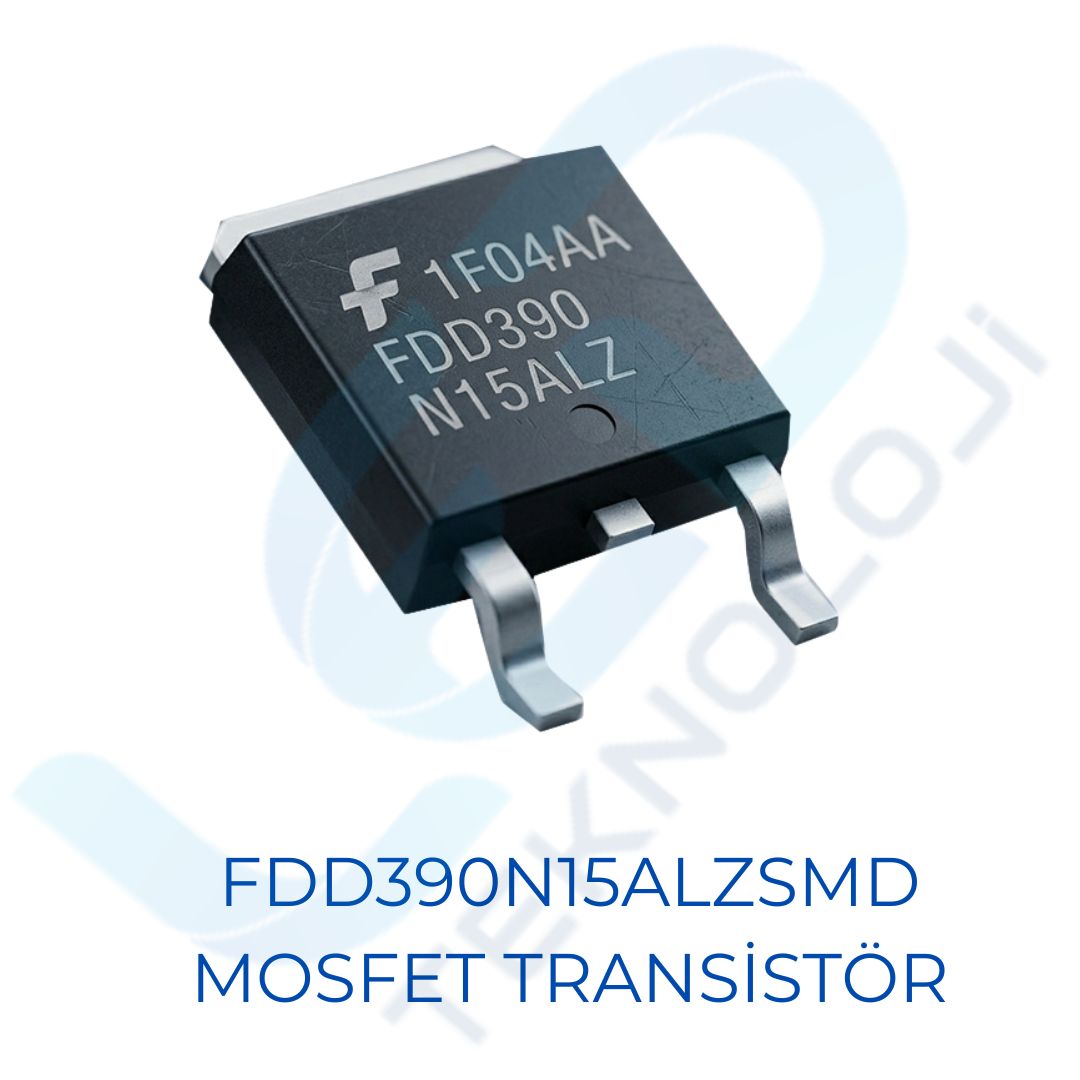

FDD390N15ALZ FDD390 150V 26A TO-252 SMD Mosfet Transistör

FDD390N15ALZ (FDD390) 150V 26A TO-252 SMD Mosfet Transistör

FDD390N15ALZ, onsemi (eski adıyla Fairchild Semiconductor) tarafından üretilen PowerTrench serisi N-Kanal güç MOSFET'idir. 150V drain-source voltaj ve 26A sürekli akım kapasitesiyle, TV anakartları, SMPS güç kartları ve çeşitli güç anahtarlama devrelerinde yaygın olarak kullanılan bir SMD güç transistörüdür. TO-252 (DPAK) paketi sayesinde yüzey montaj (SMD) uygulamalarında kolay ve sağlam montaj sağlar.

Teknik Özellikler

• Model: FDD390N15ALZ / FDD390N15A / FDD390
• Üretici: onsemi (Fairchild Semiconductor)
• Kanal Tipi: N-Kanal, Enhancement (PowerTrench serisi)
• Drain-Source Voltajı (Vds): 150V
• Sürekli Drain Akımı (Id): 26A
• Drain-Source Açık Direnç (Rds(on)): 40mΩ (@10V Vgs)
• Gate-Source Voltajı (Vgs) Max: 20V
• Gate Eşik Voltajı (Vgs(th)) Max: 4V
• Güç Tüketimi (Pd): 63W
• Çalışma Sıcaklığı: -55°C ile +150°C arası
• Paket Tipi: TO-252 (DPAK), SMD yüzey montaj, 3 pin

Kullanım Alanları

• TV anakartı ve SMPS güç kartlarında anahtarlama elemanı olarak
• DC-DC dönüştürücüler ve güç kaynağı devreleri
• Motor sürücü ve genel amaçlı güç anahtarlama uygulamaları
