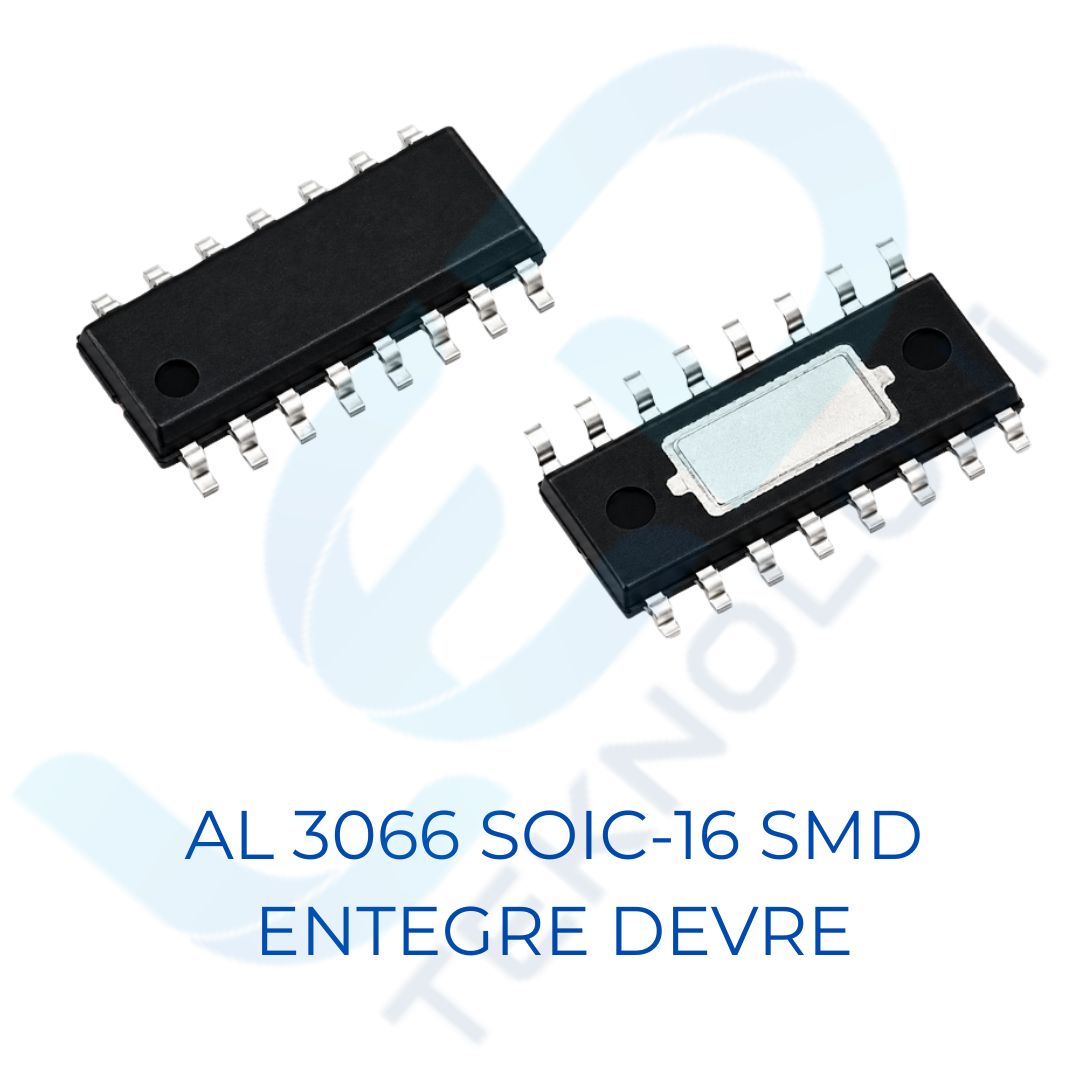

AL3066 AL 3066 SOIC-16 SMD Entegre Devre - TV Led Sürücü IC

AL3066 (AL 3066) SOIC-16 SMD Entegre Devre – TV Led Sürücü IC

AL3066, LCD/LED TV, monitör ve display panellerinin arka ışık (backlight) besleme kartlarında kullanılan 4 kanallı boost kontrolörlü LED sürücü entegresidir. Diodes Incorporated (Diodes Zetex) üretimi olan bu IC, TV anakartındaki led besleme devrelerinde en sık arızalanan ve değişimi gereken parçalardan biridir; SOIC-16 (SO-16) SMD paketiyle anakarta doğrudan monte edilir.

Teknik Özellikler

• Model / Kod: AL3066 – AL 3066 – AL3066S16
• Paket Tipi: SOIC-16 (SO-16), SMD yüzey montaj
• Giriş Voltaj Aralığı: 4,5V – 33V
• Kanal Sayısı: 4 kanal, her kanal 20mA–400mA arası harici dirençle ayarlanabilir akım (paralelde 4 string'e kadar, string başına 250mA, 400mA darbe akımı)
• Kanal Akım Eşleşme Hassasiyeti: ±1,5% (tipik)
• Çalışma Frekansı: 0,1MHz – 1MHz (ayarlanabilir)
• Dimming (Parlaklık Kısma) Modları: Direkt PWM dimming, PWM–analog dimming
• Koruma Devreleri: Çevrim bazlı akım limiti, soft-start, UVLO, ayarlanabilir OVP, OTP (aşırı ısı koruması), açık/kısa devre LED koruması, Schottky diyot kısa/açık devre koruması, indüktör kısa devre koruması, VOUT kısa devre koruması
• ESD Sınıfı: 4KV HBM

Kullanım Alanları

• LCD/LED TV led besleme (backlight sürücü) kartları
• LCD monitör backlight sürücü devreleri
• Display / panel modülleri

Neden Bu Entegreyi Tercih Etmelisiniz?

• TV tamir servisleri ve elektronik teknisyenleri için uyumlu, sık kullanılan orijinal yedek parça
• SMD paket sayesinde anakarta hızlı ve sağlam montaj
• Led şerit sürücü arızalarında (görüntü kararması, backlight açılmaması) en yaygın değişim parçalarından biri

Not: Bu ürün genel amaçlı bir led sürücü entegresidir; anakartınızdaki mevcut AL3066 kodlu entegre ile 1:1 uyumludur. Farklı marka/model TV'lerde kullanım için anakart üzerindeki kodu kontrol etmenizi öneririz.
